Cảm Biến An Toàn Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Trong Công Nghiệp
Cảm biến an toàn là thiết bị không thể thiếu trong các hệ thống máy móc tự động hóa hiện đại. Với khả năng phát hiện vật cản và ngắt hoạt động của máy ngay khi có người hoặc vật xâm nhập vào vùng nguy hiểm, cảm biến an toàn giúp bảo vệ người lao động, giảm thiểu tai nạn và nâng cao hiệu quả sản xuất.
Cảm biến an toàn là gì?

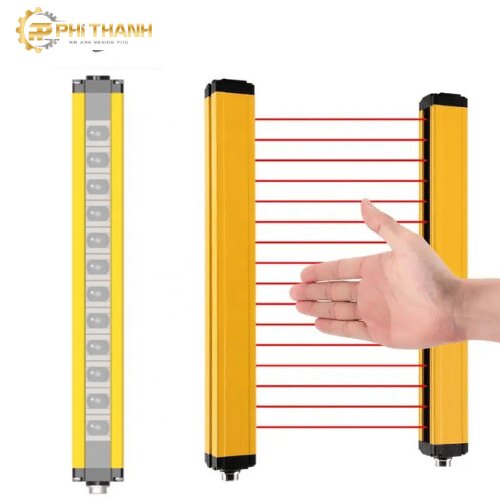

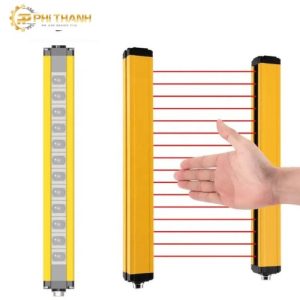

Cảm biến an toàn (Safety Light Curtain) là thiết bị sử dụng các tia hồng ngoại được phát liên tục giữa bộ phát và bộ thu để tạo thành một “hàng rào ánh sáng”. Khi có vật thể cắt ngang tia sáng, cảm biến sẽ gửi tín hiệu đến bộ điều khiển để dừng hoặc ngắt hoạt động của máy móc ngay lập tức.
Đây là giải pháp bảo vệ được ứng dụng rộng rãi trong các dây chuyền sản xuất tự động, máy dập, máy cắt, robot công nghiệp và nhiều thiết bị cơ khí khác.
Thông số kĩ thuật của cảm biến an toàn

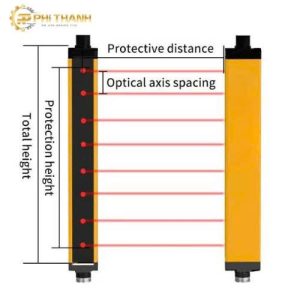

| Chiều cao bảo vệ | Thông thường 60-2000mm | Nhiệt độ làm việc | 1-10-55◦ |
| Khoảng cách trục quang | 20mm/40mm | Độ ẩm môi trường làm việc | < 85% |
| Số trục quang | 4, 6,8,10…… | Dòng điện đầu ra | ≤ 200mA |
| Điện áp hoạt động | DC24V± 20% | Công suất | < 5W |
| Điện trở cách điện | ≥ 100 MΩ | Chống nhiễu ánh sáng | 10000Lux |
| Thời gian đáp ứng | < 10m | Điện trở cách điện | ACI500V.60S Không bị hỏng hóc hoặc nhấp nháy
|
| Khoảng cách bảo vệ | 0.1-2000mm tùy chỉnh | Kích thước mặt cắt ngang | 30*30mm |
| Phương pháp đầu ra | NPN hoặc PNP (tiêu chuẩn)/rơ-le NO/rơ-le NC (tùy chọn) | Lớp bảo vệ | IP65 |

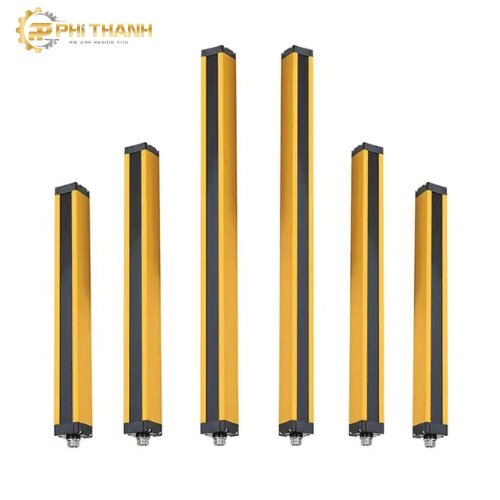

Các dòng sản phẩm có khoảng cách trục 20mm | ||
Số lượng chùm tia | Chiều cao bảo vệ( mm) | Chiều cao vỏ( mm) |
| 4 | 60 | 125 |
| 6 | 100 | 165 |
| 8 | 140 | 205 |
| 10 | 180 | 245 |
| 12 | 220 | 285 |
| 14 | 260 | 325 |
| 16 | 300 | 365 |
| 18 | 340 | 405 |
| 20 | 380 | 445 |
| 22 | 420 | 485 |
| 24 | 460 | 525 |
| 26 | 500 | 565 |
| 28 | 540 | 605 |
| 30 | 580 | 645 |
| 32 | 620 | 685 |
| 34 | 660 | 725 |
| 36 | 700 | 765 |
| 38 | 740 | 805 |
| 40 | 780 | 845 |
| 42 | 820 | 885 |
| 44 | 860 | 925 |
| 46 | 900 | 965 |
| 48 | 940 | 1005 |
| 50 | 980 | 1045 |

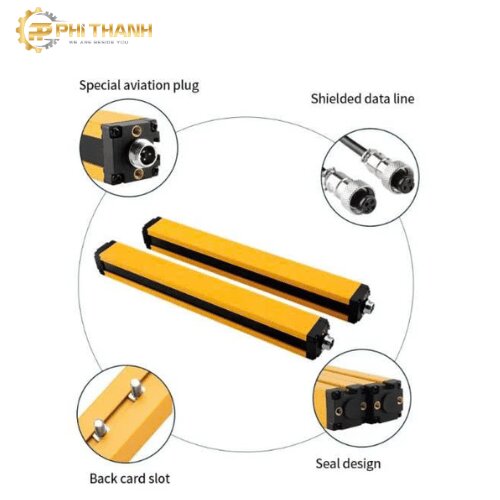

Cấu tạo của cảm biến an toàn
Một bộ cảm biến thường bao gồm:
- Bộ phát (Transmitter): Phát các tia hồng ngoại song song.
- Bộ thu (Receiver): Nhận tín hiệu từ bộ phát và giám sát trạng thái của các tia sáng.
- Bộ điều khiển: Xử lý tín hiệu và gửi lệnh dừng máy khi phát hiện vật cản.

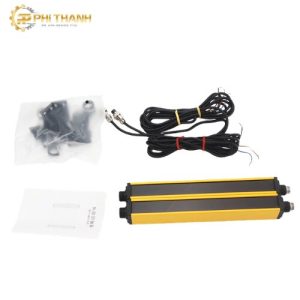

- Cáp kết nối và phụ kiện lắp đặt: Đảm bảo hệ thống hoạt động ổn định và chính xác.

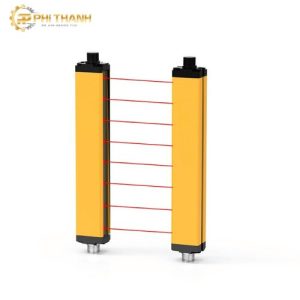

Nguyên lý hoạt động
Sản phẩm hoạt động dựa trên nguyên lý phát và thu tia hồng ngoại. Khi các tia sáng truyền liên tục từ bộ phát sang bộ thu mà không bị gián đoạn, hệ thống sẽ cho phép máy hoạt động bình thường.
Khi có người, tay hoặc bất kỳ vật thể nào đi vào vùng bảo vệ làm gián đoạn một hoặc nhiều tia sáng, cảm biến sẽ ngay lập tức gửi tín hiệu đến PLC hoặc bộ điều khiển an toàn để dừng máy, giúp ngăn ngừa các tai nạn nguy hiểm.
Ưu điểm của cảm biến an toàn
- Bảo vệ người vận hành khỏi các khu vực nguy hiểm.
- Dừng máy nhanh với thời gian phản hồi chỉ vài mili giây.
- Không cần hàng rào cơ khí, giúp tiết kiệm không gian.
- Lắp đặt và bảo trì đơn giản.
- Độ chính xác cao, hoạt động ổn định trong môi trường công nghiệp.
- Đáp ứng các tiêu chuẩn an toàn quốc tế.
Ứng dụng của cảm biến an toàn
Hiện nay được sử dụng trong nhiều lĩnh vực như:
- Máy dập kim loại.
- Máy cắt CNC.
- Robot công nghiệp.
- Dây chuyền sản xuất tự động.
- Máy ép nhựa.
- Máy đóng gói.
- Hệ thống băng tải và kho thông minh.
Việc lắp đặt cảm biến an toàn không chỉ giúp doanh nghiệp đảm bảo an toàn lao động mà còn giảm thời gian dừng máy ngoài ý muốn và tăng năng suất sản xuất.
—————————————-
