Driver 2DM2260 điều khiển động cơ bước là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng trong tự động hóa

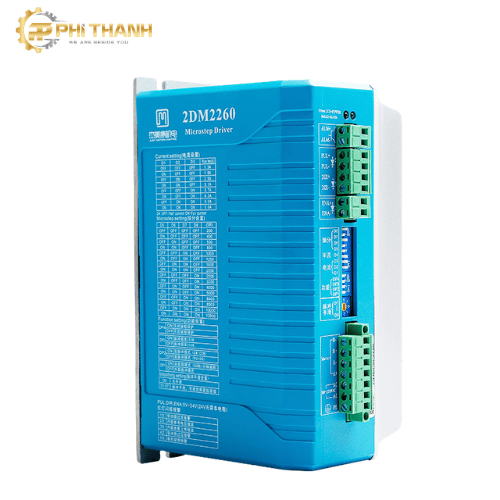

Driver 2DM2260 điều khiển động cơ bước là gì?

Driver 2DM2260 là bộ điều khiển động cơ bước (Stepper Motor Driver) được sử dụng phổ biến trong các hệ thống tự động hóa, máy CNC, máy khắc laser, máy cắt plasma, máy đóng gói và nhiều loại máy công nghiệp khác. Thiết bị có nhiệm vụ nhận tín hiệu điều khiển từ PLC, bộ điều khiển CNC, Arduino hoặc Mach3 để điều khiển động cơ bước hoạt động chính xác về tốc độ, vị trí và chiều quay.

Với khả năng điều khiển vi bước (Microstep), driver 2DM2260 giúp động cơ vận hành mượt mà, giảm rung, giảm tiếng ồn và nâng cao độ chính xác khi làm việc.

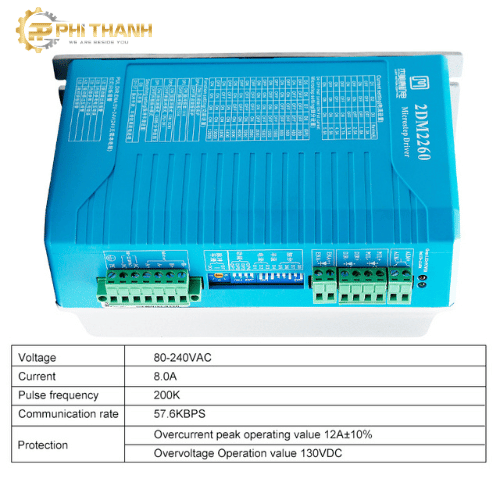

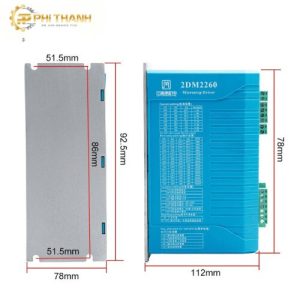

Thông số kĩ thuật của Driver 2DM2260 điều khiển động cơ bước

Driver 2DM2260 được thiết kế để đáp ứng nhiều nhu cầu điều khiển khác nhau trong công nghiệp. Một số thông số nổi bật gồm:

• Model: 2DM2260
• Loại: Microstep Driver
• Điện áp nguồn: 5–24VAC hoặc 24VDC
• Điều khiển tín hiệu: PUL, DIR, ENA
• Dòng điện đầu ra: Điều chỉnh từ khoảng 1.3A đến 5.6A
• Chế độ vi bước: 200 đến 12.800 xung/vòng
• Điều chỉnh bằng công tắc DIP Switch
• Tương thích: PLC, Arduino, Mach3, DSP Controller và nhiều bộ điều khiển khác.

Nguyên lý hoạt động của Driver 2DM2260 điều khiển động cơ bước

Driver 2DM2260 hoạt động như một bộ khuếch đại tín hiệu điều khiển giữa bộ điều khiển và động cơ bước.

Quy trình hoạt động gồm:

1. Bộ điều khiển phát tín hiệu xung PUL.
2. Driver nhận tín hiệu và điều khiển dòng điện đến các cuộn dây động cơ.
3. Tín hiệu DIR xác định chiều quay thuận hoặc nghịch.
4. Tín hiệu ENA dùng để kích hoạt hoặc vô hiệu hóa driver khi cần.
5. Driver điều chỉnh dòng điện theo chế độ cài đặt nhằm bảo vệ động cơ và đảm bảo hoạt động ổn định.

Nhờ công nghệ điều khiển vi bước, động cơ quay mượt hơn rất nhiều so với chế độ bước toàn phần.

Các chế độ Microstep của Driver 2DM2260 điều khiển động cơ bước

Một trong những ưu điểm lớn nhất của Driver 2DM2260 là hỗ trợ nhiều mức chia vi bước như:

• 200 Pulse
• 400 Pulse
• 800 Pulse
• 1000 Pulse
• 1600 Pulse
• 2000 Pulse
• 3200 Pulse
• 4000 Pulse
• 5000 Pulse
• 6400 Pulse
• 8000 Pulse
• 10000 Pulse
• 12800 Pulse

Việc lựa chọn số xung phù hợp giúp cân bằng giữa tốc độ và độ chính xác của hệ thống.

Ưu điểm của Driver 2DM2260 điều khiển động cơ bước

Độ chính xác cao

Công nghệ Microstep giúp tăng độ phân giải của động cơ bước, phù hợp với các máy yêu cầu định vị chính xác.

Giảm rung và tiếng ồn

So với các driver đời cũ, 2DM2260 giúp động cơ hoạt động êm hơn và hạn chế hiện tượng rung khi chạy ở tốc độ thấp.

Điều chỉnh dòng điện linh hoạt

Người dùng có thể cài đặt dòng điện phù hợp với từng loại động cơ thông qua các công tắc DIP trên thân driver.

Bảo vệ động cơ

Driver được tích hợp nhiều chức năng bảo vệ như:

• Bảo vệ quá dòng
• Bảo vệ quá áp
• Bảo vệ mất pha
• Bảo vệ quá nhiệt

Nhờ đó tăng tuổi thọ cho cả driver và động cơ.

Dễ dàng lắp đặt

Các cổng kết nối được bố trí rõ ràng, thuận tiện cho việc đấu nối với PLC hoặc bộ điều khiển CNC.

Ứng dụng của Driver 2DM2260 điều khiển động cơ bước

Driver 2DM2260 được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như:

• Máy CNC gỗ
• Máy CNC kim loại
• Máy khắc laser
• Máy cắt plasma
• Máy in công nghiệp
• Máy dán nhãn
• Máy đóng gói tự động
• Máy chiết rót
• Robot công nghiệp
• Hệ thống băng tải
• Máy tự động hóa trong nhà máy

Khả năng hoạt động ổn định giúp thiết bị phù hợp với cả các hệ thống vận hành liên tục.

Hướng dẫn cài đặt Driver 2DM2260 điều khiển động cơ bước

Để driver hoạt động hiệu quả, người dùng cần thực hiện các bước sau:

• Chọn mức dòng điện phù hợp với động cơ bước.
• Cài đặt chế độ Microstep theo yêu cầu của máy.

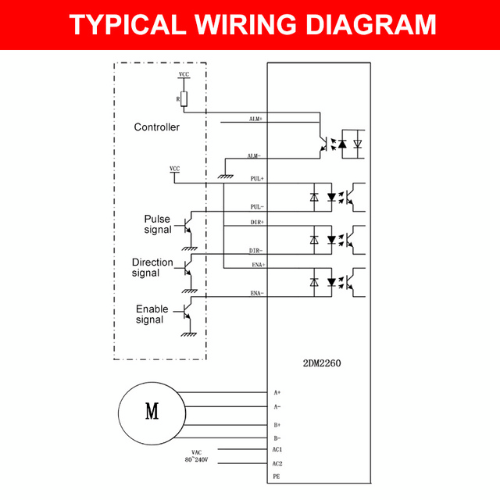

• Đấu đúng các chân nguồn, động cơ và tín hiệu điều khiển.
• Kiểm tra chiều quay của động cơ trước khi đưa vào vận hành chính thức.
• Theo dõi đèn báo trạng thái để phát hiện lỗi nếu có.

Việc cài đặt đúng thông số sẽ giúp động cơ hoạt động ổn định, tránh nóng máy và tăng tuổi thọ thiết bị.

Kinh nghiệm lựa chọn Driver 2DM2260 điều khiển động cơ bước

Khi lựa chọn driver, người dùng nên quan tâm đến:

• Dòng điện định mức của động cơ.
• Điện áp nguồn cấp.
• Độ phân giải vi bước mong muốn.
• Khả năng tương thích với PLC hoặc bộ điều khiển.
• Môi trường làm việc và điều kiện tản nhiệt.

Ngoài ra, nên sử dụng nguồn điện ổn định và lắp đặt driver trong tủ điện có thông gió để đạt hiệu quả vận hành tốt nhất.

—————————————-
