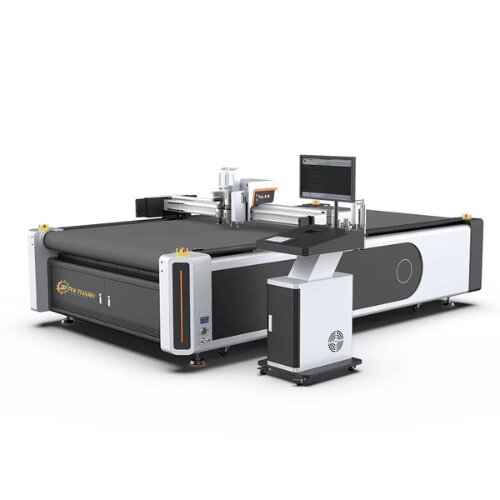

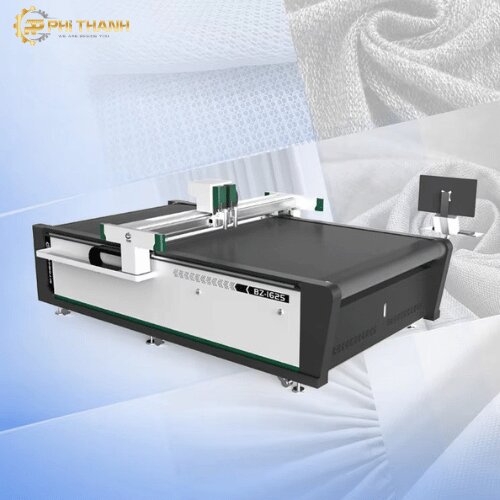

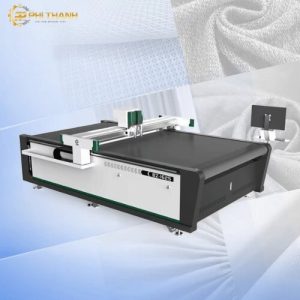

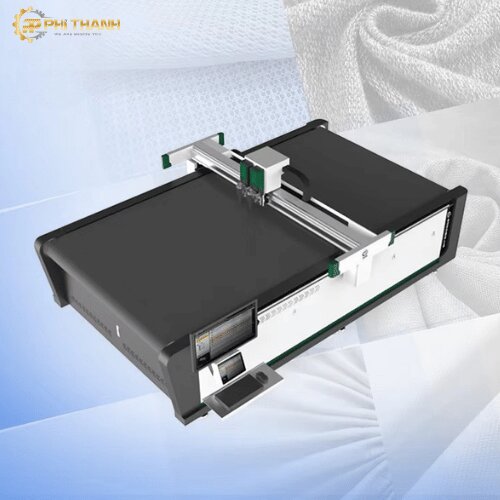

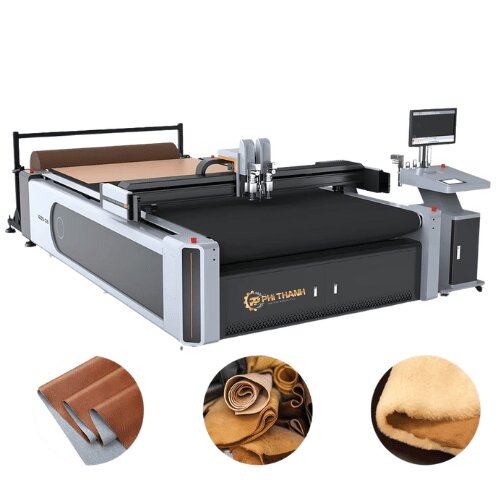

Máy cắt dao CNC 1625- Giải pháp cắt tự động chính xác cho sản xuất
Mô tả sản phẩm
Máy cắt dao CNC 1625 tự động có phần mềm bố trí đồ họa thông minh, có thể cắt được tất cả các hình dạng theo yêu cầu, tỷ lệ sử dụng vật liệu lên tới 98% giúp giảm hao hụt vật liệu, hạn chế tối đa vật liệu dư thừa.
Máy có khả năng đạt tốc độ cắt lên đến 1,5 mét/giây, giúp rút ngắn thời gian gia công, nâng cao năng suất và giảm đáng kể sự phụ thuộc vào nhân công.
Công nghệ cắt bằng dao giúp tạo đường cắt mịn, chính xác, hạn chế ba via, không tạo khói bụi và không phát sinh ô nhiễm trong quá trình cắt. Máy vận hành êm, độ ồn thấp.
Hệ thống điều khiển CNC giúp kiểm soát chính xác đường cắt và hình dạng sản phẩm, với sai số cắt được kiểm soát trong khoảng 0,1 mm, đáp ứng yêu cầu gia công các chi tiết có độ chính xác cao.
Máy được trang bị 8 loại đầu cắt tùy chọn, phù hợp với nhiều loại vật liệu và yêu cầu gia công khác nhau. Người dùng có thể lựa chọn đầu cắt phù hợp để tối ưu hiệu quả và chất lượng sản phẩm.
Thông số kĩ thuật máy cắt dao CNC 1625
| Thông số kỹ thuật | Chi tiết |
|---|---|
| Model | 1625 (có thể tùy chỉnh kích thước) |
| Khu vực làm việc | 1600 × 2500 mm |
| Dụng cụ đa chức năng | Dao rung, cắt bán phần, thụt, vẽ dấu, định vị con trỏ, camera định vị cắt cạnh, dao tròn công suất cao |
| Thiết bị an toàn | Cảm biến hồng ngoại, an toàn và đáng tin cậy |
| Tốc độ cắt | 200 – 2000 mm/giây |
| Độ dày cắt | ≤ 50 mm, có thể tùy chỉnh theo vật liệu |
| Vật liệu cắt | Vải, bìa cứng, giấy, thảm, PVC, EVA, da, Acrylic, bọt, XPE,… |
| Phương pháp cố định vật liệu | Hệ thống hút chân không phân vùng |
| Cổng truyền dữ liệu | Cổng mạng |
| Hệ thống truyền động | Động cơ servo Panasonic, ray dẫn hướng tuyến tính, dây đai đồng bộ và vít me |
| Công suất định mức | 11 kW |
| Điện áp định mức | 380V ±10% / 220V ±10% (tùy chọn) |
| Hệ thống điều khiển | Màn hình LCD cảm ứng, hỗ trợ tiếng Trung và tiếng Anh |
| Môi trường hoạt động | Nhiệt độ: 0 – 40°C; độ ẩm: 20 – 80% RH |
| Định dạng file hỗ trợ | AI, PLT, DXF, CDR,… |
Cấu tạo của máy

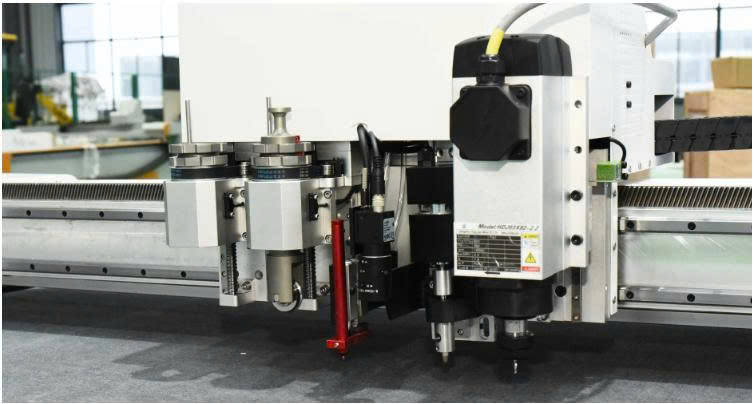

Mô-đun
Cài đặt mô đun giúp linh hoạt lựa chọn đầu cắt phù hợp với từng loại vật liệu, đáp ứng đa dạng nhu cầu gia công.
Mặt bàn làm việc nhôm
Cấu trúc hút không khí bên trong mới được nâng cấp đảm bảo hút không khí đồng đều ở tất cả các khu vực của nền tảng, hút không khí mạnh hơn và cắt mịn .

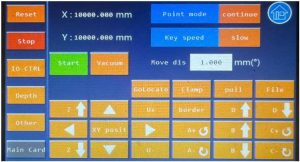

Hệ thống điều khiển thông minh
Tải bản vẽ thiết kế trực tiếp lên hệ thống điều khiển CNC, thiết lập thông số cắt phù hợp với từng loại vật liệu, hỗ trợ đa ngôn ngữ và nâng cấp hệ thống miễn phí trọn đời
Cấu trúc khung máy
Khung máy tích hợp có độ bền cao, được gia công chính xác bằng máy phay CNC nhập khẩu, đảm bảo bề mặt ray dẫn hướng phẳng và ổn định, giúp nâng cao độ chính xác và sự ổn định trong quá trình cắt.

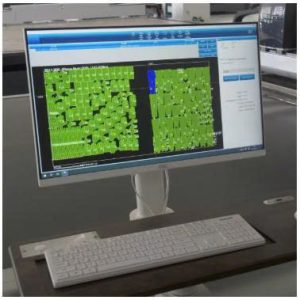

Phần mềm CAD/Cam
Phần mềm CAD/Cam chuyên nghiệp, bố trí vật liệu hiệu quả, vận hành dễ dàng, tiết kiệm lao động, có thể được nâng cấp miễn phí và đào tạo.

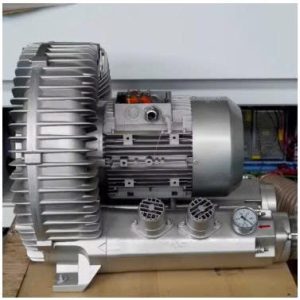

Bơm Chân không
tối đa 11Kw hiệu quả cao, có khả năng biến tốc độ liên tục, lực hấp phụ có thể điều chỉnh và áp suất âm trong khu vực cắt lên đến-22kpa.

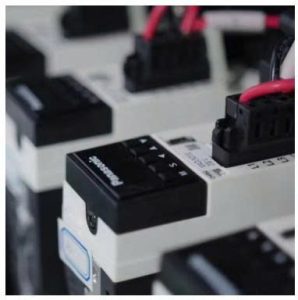

Động cơ servo
Động cơ servo Panasonic, mạnh mẽ, máy cắt được trang bị 4-5 động cơ làm việc đồng thời, tốc độ cắt cực nhanh, điều khiển chính xác.
Bạc đạn
Làm bằng thép không gỉ hướng dẫn đường sắt là không trượt và có thể đạt được độ chính xác định vị μm; khả năng tải có thể đạt trên 1 tấn, bền và lâu dài.
Cảm biến tiệm cận
Phát hiện vật thể kim loại mà không cần tiếp xúc trực tiếp. Khi kim loại đi vào vùng cảm biến, cảm biến sẽ phát tín hiệu ON/OFF về PLC hoặc bộ điều khiển máy, dùng để xác định vị trí, hành trình, giới hạn chuyển động của các bộ phận máy.

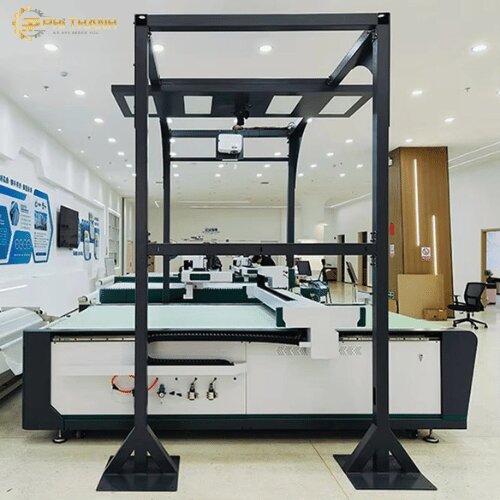

Hệ thống nhận dạng hình ảnh
Hệ thống nhận dạng hình ảnh tốc độ cao, có khả năng đạt được các chế độ làm việc khác nhau như cắt theo dõi, chiếu mà không cần cắt quỹ đạo, v. v.

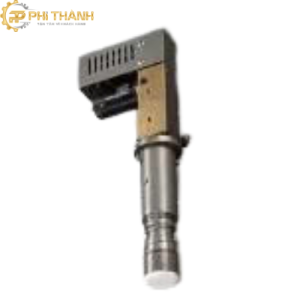

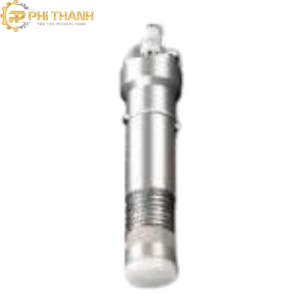

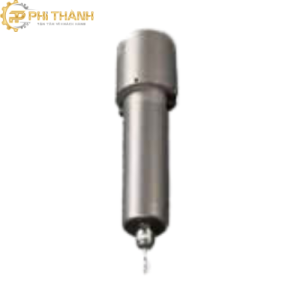

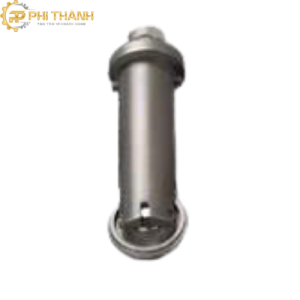

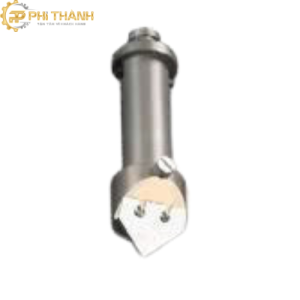

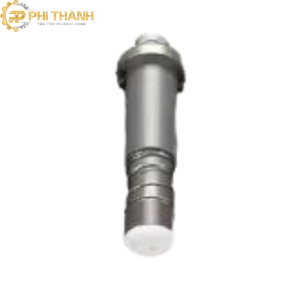

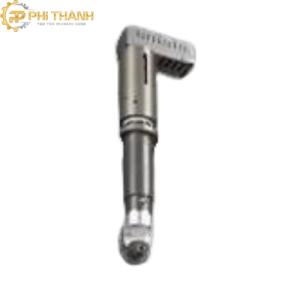

Các loại đầu cắt của máy
Đầu cắt khí nén tần số cao
Công cụ Cắt khí nén tần số cao để cắt vật liệu cứng và dày đặc, lưỡi dao có thể cắt vật liệu dày tới 50mm
Đầu dao xoay truyền động
Công cụ quay điều khiển mạnh mẽ để cắt vải và vật liệu dệt
Đầu dao rung
Cắt vật liệu mềm và có độ dày/mật độ trung bình
Đầu cắt đa năng
Cắt nhanh vật liệu có độ dày đến khoảng 5 mm
Đầu cắt chữ V
Tạo đường cắt chữ V trên foam, lõi xốp và vật liệu sandwich; có thể được đặt thành các góc cắt khác nhau là 0°, 15°, 30°, 45°
Đầu tạo đường gấp
Tạo đường gấp trên bìa carton và vật liệu dạng sóng
Đầu cắt bế nhẹ
Cắt vinyl, film, để cắt vinyl, giấy bạc, màng, giấy mỏng, bìa cứng và các vật liệu mỏng khác.
Đầu phay
Gia công vật liệu cứng và mềm, tốc độ lên đến 60.000 vòng/phút
Các loại vật liệu có thể cắt bằng máy cắt dao CNC 1625
- Lưới
- Vải vóc
- Chất liệu dẻo
- Lanh
- Sản phẩm không dệt
- Sợi hóa học
- Tấm màn
- Vải bạt
Ưu điểm và khả năng ứng dụng của máy cắt 1625
Máy có tính linh hoạt cao, dễ dàng xử lý nhiều loại vải với độ dày và mật độ khác nhau. Khả năng cắt chính xác các hình dạng, hoa văn và thiết kế phức tạp, từ những chi tiết nhỏ đến các mẫu có kích thước lớn.
Được thiết kế cho các ngành yêu cầu độ chính xác và chất lượng cao, máy đảm bảo an toàn, ổn định, tốc độ cắt nhanh và độ chính xác cao, giúp mọi đường cắt đạt tiêu chuẩn sản xuất.
Bên cạnh đó, máy còn tích hợp nhiều chức năng chuyên dụng như cắt dải, cắt lưới, căn chỉnh mẫu, cắt vòng cổ lưới, cắt lớp lót và cắt chính xác lần hai, đáp ứng đa dạng nhu cầu gia công.
Chính sách bảo hành tại Phi Thành
Với đội ngũ kĩ thuật giàu kinh nghiệm Phi Thành cam kết cung cấp đầy đủ các hỗ trợ kỹ thuật cho máy. Hỗ trợ kĩ thuật 24/7 trực tuyến và trực tiếp.
Giao hàng miễn phí tận nới và thời hạn bảo hành máy là 1 năm
Được đào tạo bài bản, chuyển giao đầy đủ công nghệ trước khi nghiệm thu
—————————————-
