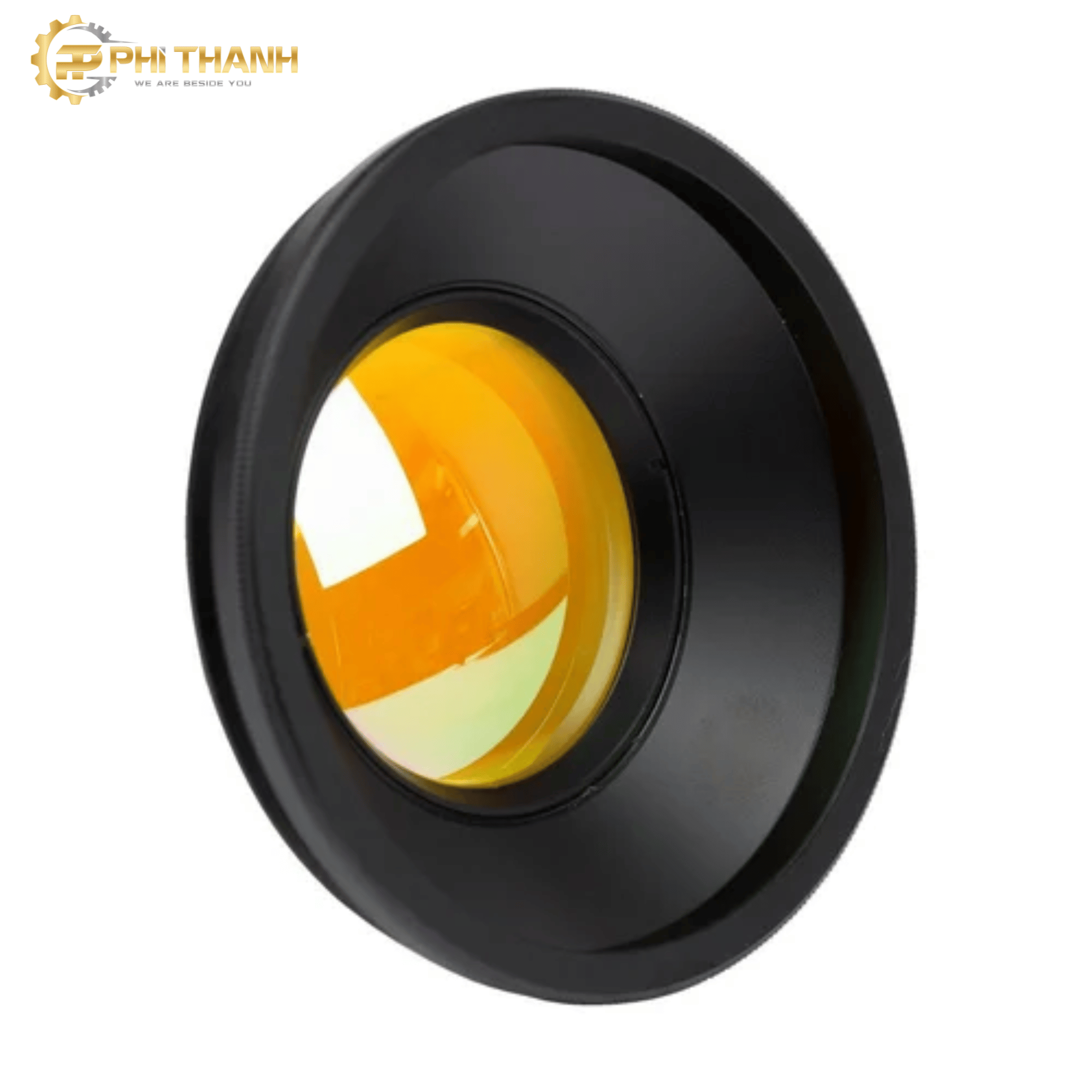

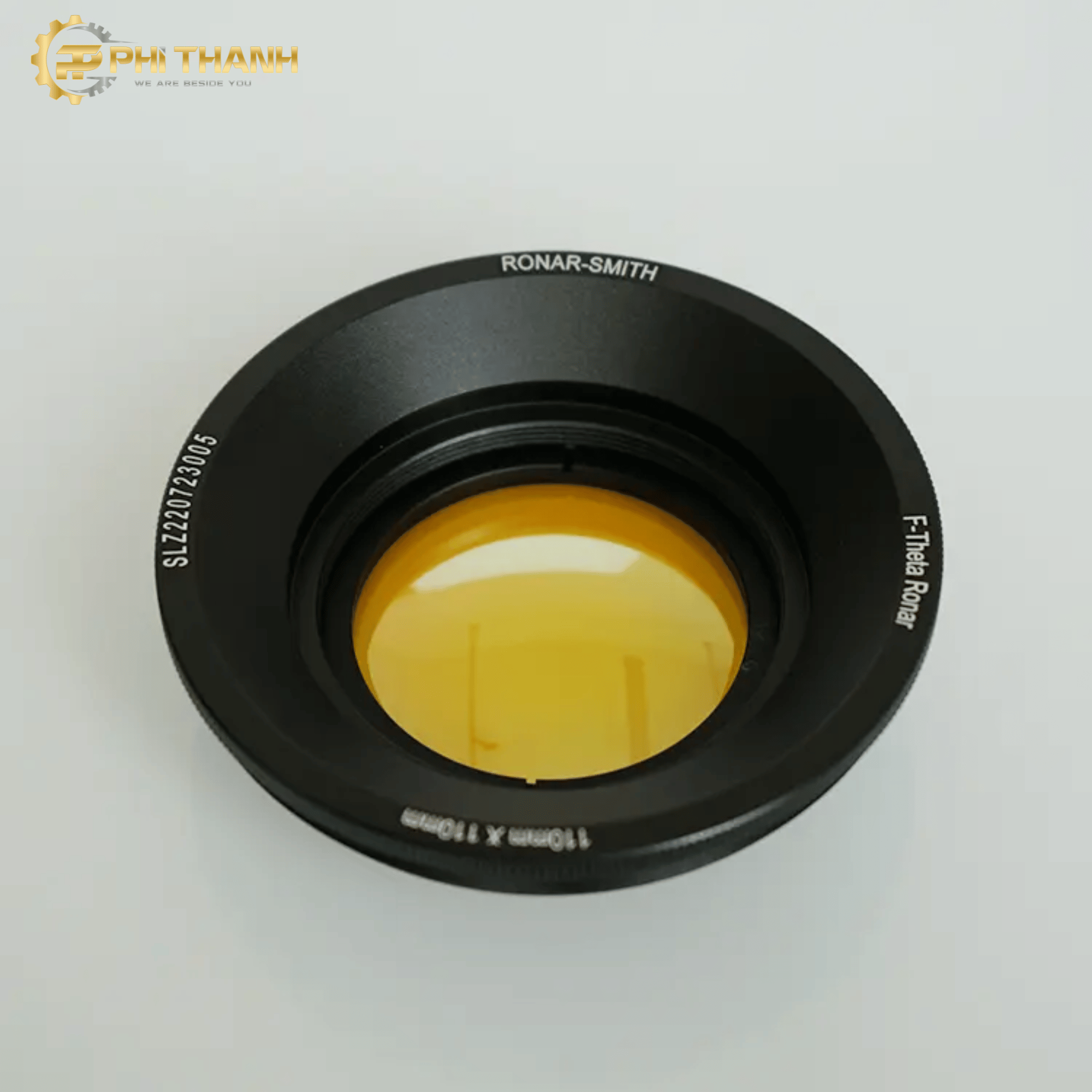

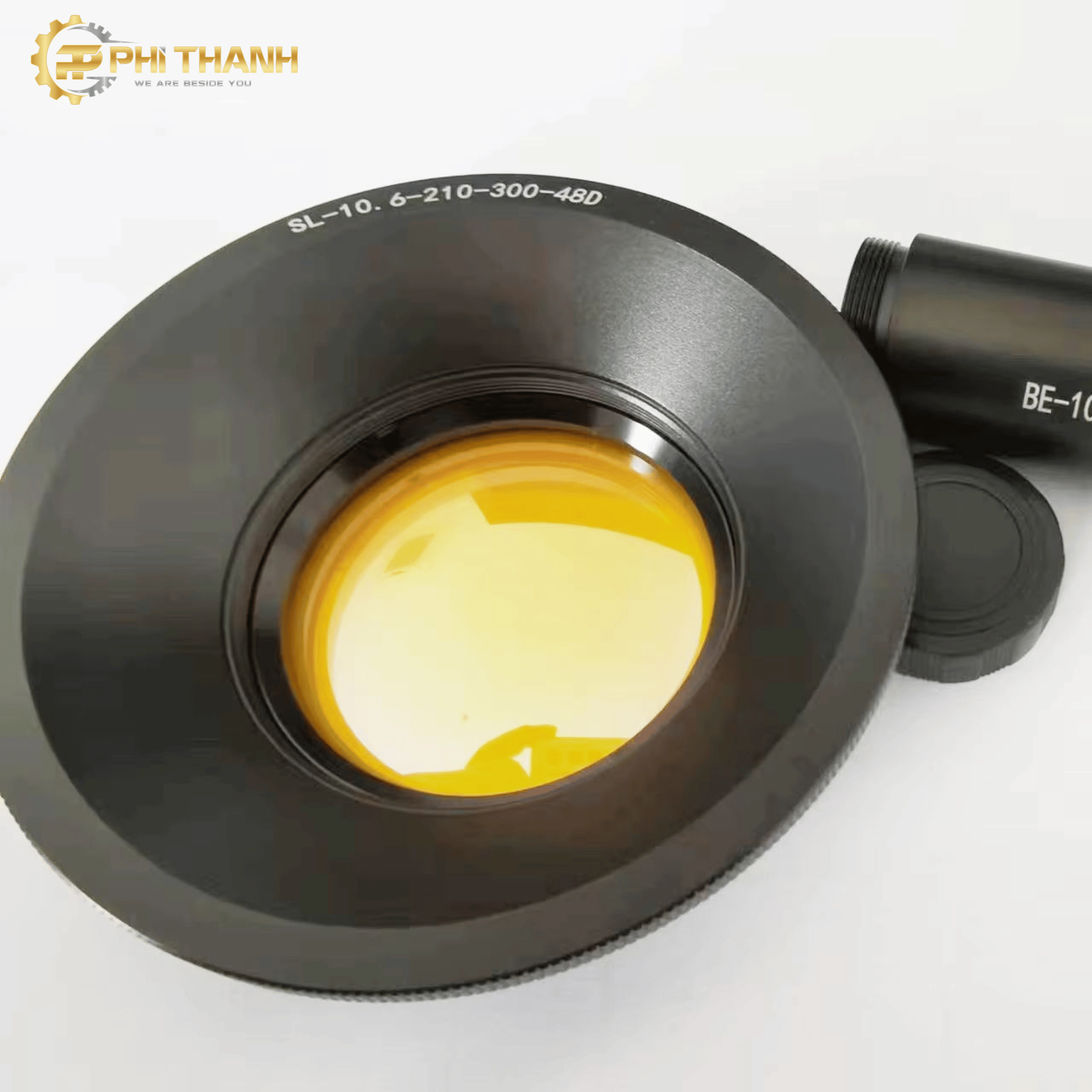

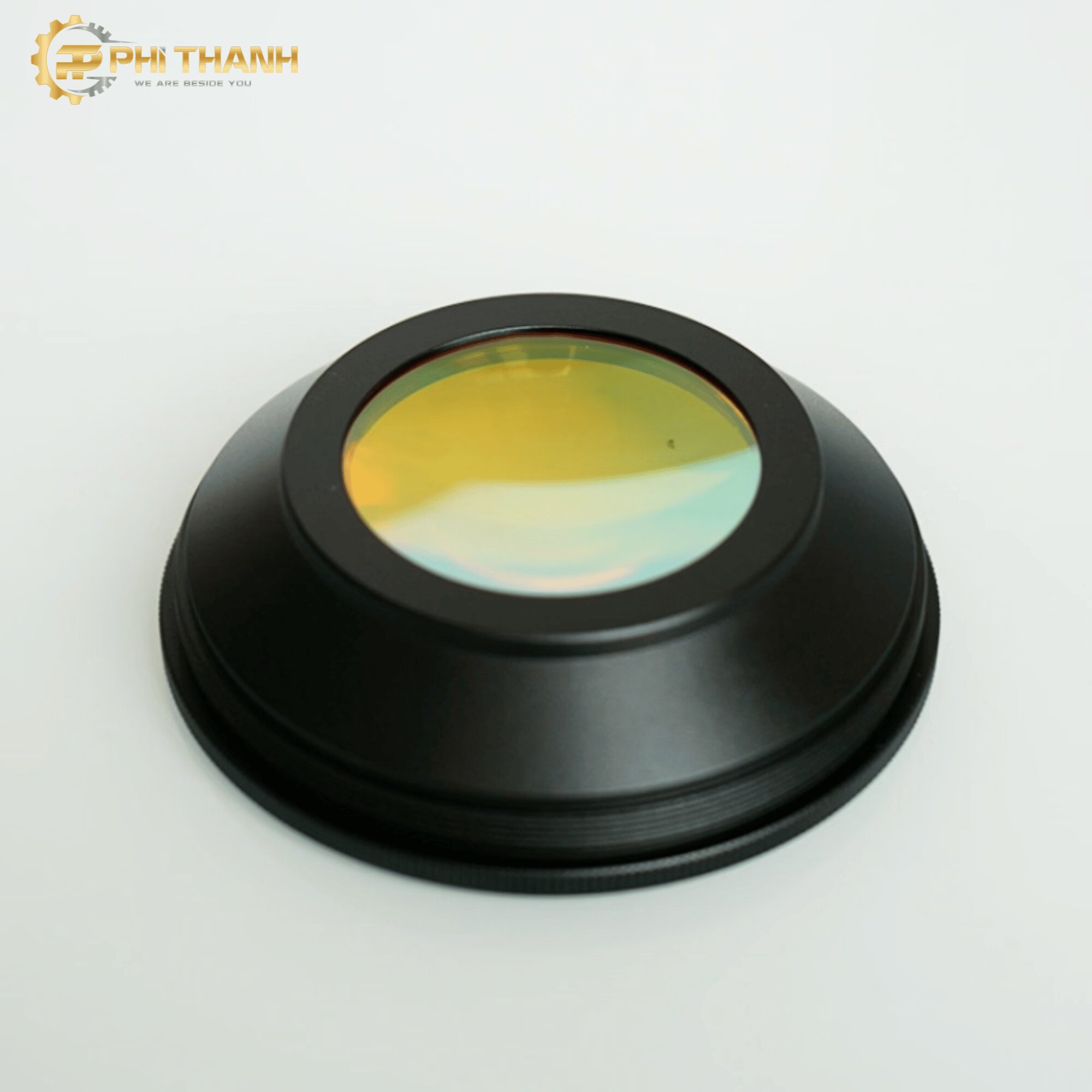

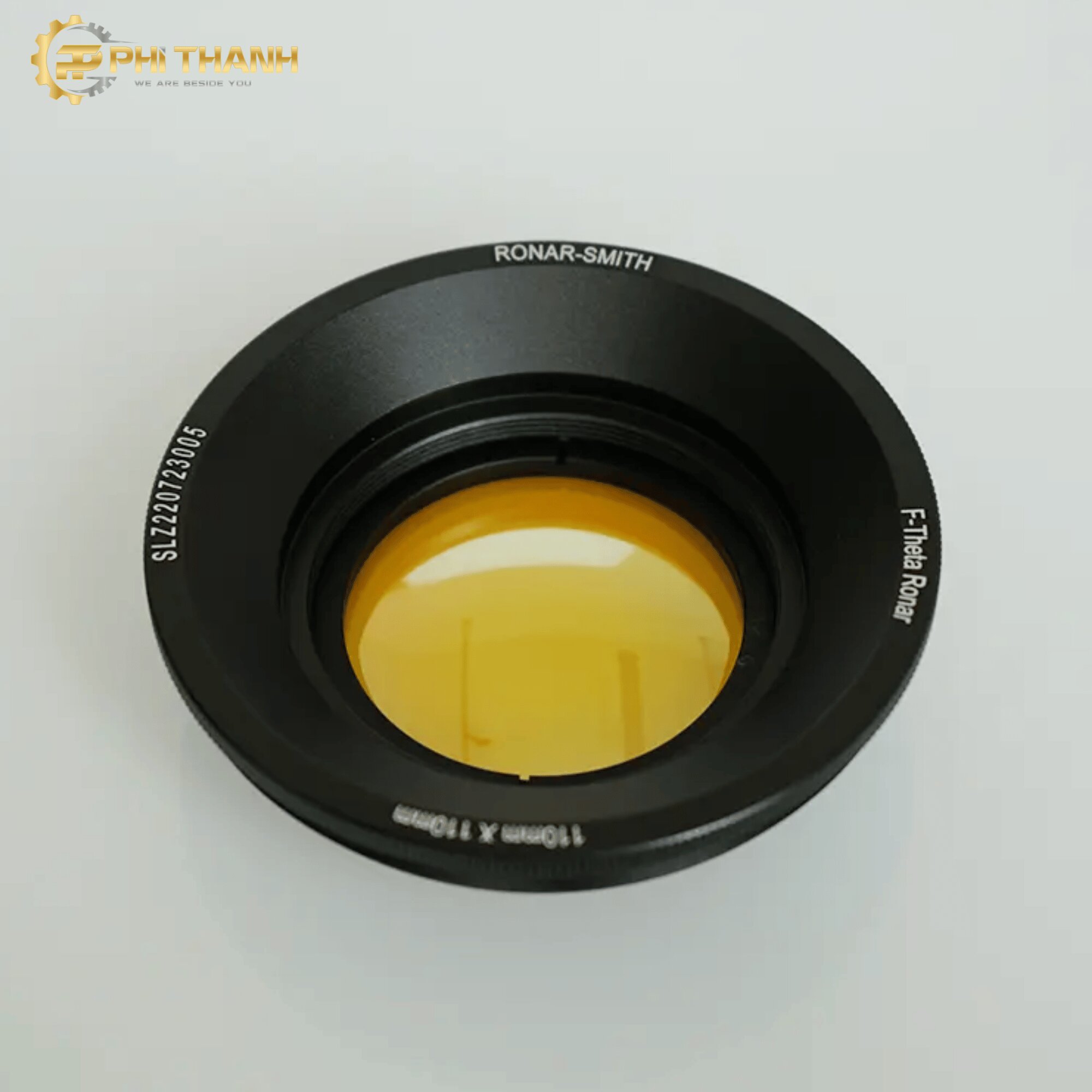

Thấu kính F-theta laser CO2 – Giải pháp quang học cho máy khắc laser CO2

Thấu kính F-theta laser CO2 là một trong những linh kiện quang học quan trọng trong hệ thống khắc, đánh dấu và gia công vật liệu bằng laser CO2. Thấu kính có nhiệm vụ hội tụ chùm tia laser thành điểm sáng có kích thước phù hợp trên bề mặt vật liệu, đồng thời giúp duy trì độ chính xác của tia laser trong toàn bộ vùng quét.

Với vật liệu ZnSe cấp laser, lớp phủ AR chống phản xạ và khẩu độ hữu dụng từ ≥90%, thấu kính F-theta leser CO2 phù hợp với nhiều hệ thống laser CO2 sử dụng đầu quét galvanometer.

Thấu kính F-theta laser CO2 là gì?

Thấu kính F-Theta được thiết kế chuyên dụng cho các ứng dụng gia công vật liệu bằng laser. Lớp phủ AR có khả năng chịu ngưỡng phá hủy laser cao mang lại hiệu suất truyền tia vượt trội và độ bền cao trong quá trình sử dụng. F-theta lens hay còn gọi là thấu kính quét F-theta là loại thấu kính được thiết kế chuyên dụng cho hệ thống quét laser.

Các thấu kính hội tụ thông thường được tối ưu để tạo tiêu điểm tại một vị trí duy nhất. Khác với thấu kính hội tụ thông thường, F-theta lens được thiết kế để tạo ra mối quan hệ gần tuyến tính giữa góc lệch của tia laser và vị trí điểm hội tụ trên mặt phẳng làm việc, duy trì khả năng hội tụ tối ưu tại nhiều vị trí khác nhau trong toàn bộ vùng quét trên bề mặt vật liệu.

Nói đơn giản, khi gương galvanometer điều khiển tia laser di chuyển qua các góc khác nhau, thấu kính F-theta giúp điểm laser di chuyển chính xác trên bề mặt gia công.

Nhờ đó, hệ thống có thể thực hiện:

• Khắc chữ và logo.
• Đánh dấu mã QR, mã vạch.
• Khắc số seri và thông tin sản phẩm.
• Cắt và gia công vật liệu, gia công vi mô bằng laser
• Quét
• Đánh dấu trên gỗ, acrylic, da, cao su và nhiều vật liệu khác.
• Và nhiều ứng dụng laser khác trong các ngành điện tử vi mô, bán dẫn, ô tô và y tế.

Đặc điểm của thấu kính F-theta laser

Thấu kính F-theta laser CO₂ thường được thiết kế để làm việc với bước sóng của laser CO₂, phổ biến nhất là 10,6 µm.

Một số đặc điểm quan trọng gồm:

Vật liệu ZnSe cấp laser

ZnSe (Zinc Selenide – Kẽm Selenide) có khả năng truyền qua tốt ở vùng hồng ngoại và đặc biệt phù hợp với các hệ thống laser CO₂.

Vật liệu Laser Grade ZnSe được sử dụng để chế tạo các linh kiện quang học yêu cầu khả năng truyền tia laser và độ chính xác quang học cao.

Lớp phủ AR chống phản xạ

Bề mặt thấu kính được phủ AR( Anti-Reflective Coating) nhằm giảm phản xạ ánh sáng và tăng khả năng truyền tia laser qua thấu kính.

Lớp phủ phù hợp giúp hạn chế tổn hao năng lượng quang học, đồng thời hỗ trợ hệ thống đạt hiệu suất làm việc ổn định.

Khẩu độ hữu dụng ≥90%

Clear Aperture ≥90% cho biết vùng khẩu độ quang học hữu dụng chiếm ít nhất 90% kích thước yêu cầu của thấu kính.

Khẩu độ lớn giúp tận dụng hiệu quả vùng truyền tia laser và hạn chế ảnh hưởng của phần mép thấu kính đến chùm tia.

Thông số kĩ thuật tham khảo

Theo thông tin sản phẩm được cung cấp, thấu kính F-theta laser CO2 có các thông số đáng chú ý:

Thông số thực tế có thể thay đổi tùy theo tiêu cự, vùng quét, công suất laser và yêu cầu của từng hệ thống.

Ứng dụng của thấu kính F-theta laser CO2

Thấu kính F-theta laser CO2 được sử dụng rộng rãi trong các hệ thống khắc và đánh dấu laser.

Khắc laser

Thấu kính giúp hội tụ tia laser thành điểm nhỏ để tạo ra các đường khắc có độ chính xác cao. Đây là ứng dụng phổ biến trong sản xuất công nghiệp và gia công theo yêu cầu.

Đánh dấu sản phẩm

F-theta lens được sử dụng trong máy đánh dấu laser CO₂ để tạo:

• Logo thương hiệu
• Ký hiệu sản phẩm
• Mã QR
• Mã vạch
• Số lô
• Số seri

Gia công vật liệu phi kim

Laser CO₂ có khả năng gia công nhiều vật liệu phi kim loại. Vì vậy, thấu kính F-theta CO₂ có thể được ứng dụng trong các hệ thống gia công:

• Gỗ
• Acrylic
• Da
• Cao su
• Nhựa
• Vải
• Giấy và bìa
• Một số vật liệu polymer

Vì sao nên sử dụng thấu kính F-theta chất lượng cao?

Chất lượng của thấu kính có ảnh hưởng trực tiếp đến khả năng hội tụ và độ chính xác của hệ thống laser.

Một thấu kính F-theta chất lượng tốt có thể mang lại nhiều lợi ích:

Độ chính xác cao

Thiết kế quang học phù hợp giúp điểm laser được định vị chính xác trong vùng quét.

Chất lượng tia ổn định

Bề mặt quang học và độ phẳng tốt giúp hạn chế các sai lệch không mong muốn trong quá trình hội tụ.

Khả năng truyền tia tốt

Vật liệu ZnSe cấp laser kết hợp với lớp phủ AR giúp tối ưu khả năng truyền năng lượng laser.

Độ bền cao

Lớp phủ và vật liệu phù hợp giúp thấu kính đáp ứng tốt điều kiện làm việc của hệ thống laser CO₂ khi được sử dụng đúng thông số.

Cách lựa chọn thấu kính F-theta laser CO2

Khi lựa chọn thấu kính F-theta cho máy laser CO2, không nên chỉ dựa vào kích thước bên ngoài. cần kiểm tra đồng thời nhiều thông số.

Bước sóng laser

Đây là yếu tố quan trọng đầu tiên. Thấu kính phải phù hợp với bước sóng làm việc của nguồn laser CO2.

Tiêu cự

Tiêu cự ảnh hưởng trực tiếp đến kích thước vùng quét và kích thước điểm laser.

Tiêu cự ngắn thường cho vùng làm việc nhỏ hơn nhưng có thể tạo điểm hội tụ nhỏ. Tiêu cự dài cho vùng quét lớn hơn nhưng cần cân nhắc đến kích thước điểm và yêu cầu gia công.

Vùng quét

Cần lựa chọn F-theta lens phù hợp với kích thước vùng đánh dấu của máy, chẳng hạn như vùng quét vuông hoặc chữ nhật theo thiết kế của hệ thống.

Công suất laser

Công suất nguồn laser cũng cần được xem xét để lựa chọn vật liệu, lớp phủ và cấu hình thấu kính phù hợp.

Chất lượng bề mặt và độ phẳng

Các thông số như Surface Quality 60-40; 40-20 và Flatness 1/2 λ, 1/4 λ giúp đánh giá chất lượng gia công quang học của thấu kính.

Lưu ý khi sử dụng thấu kính F-theta laser CO2

Thấu kính quang học cần được bảo quản và vệ sinh đúng cách để duy trì hiệu suất.

Không nên dùng tay chạm trực tiếp vào bề mặt quang học. Dầu và bụi từ tay có thể làm ảnh hưởng đến lớp phủ AR.

Khi vệ sinh, nên sử dụng vật liệu và dung dịch chuyên dụng dành cho linh kiện quang học. Không sử dụng các hóa chất không rõ thành phần vì chúng có thể làm hư hỏng lớp phủ.

Ngoài ra, cần lắp đặt thấu kính đúng chiều và đúng vị trí theo thiết kế của nhà sản xuất.

Thấu kính F-theta CO2 OEM theo yêu cầu

Đối với các nhà sản xuất máy laser hoặc đơn vị cần thay thế linh kiện quang học, F-theta lens OEM/ODM là lựa chọn phù hợp khi cần cấu hình riêng.

Thấu kính có thể được tùy chỉnh theo các yêu cầu như:

• Kích thước
• Tiêu cự
• Vùng quét
• Đường kính khẩu độ
• Bước sóng
• Loại lớp phủ AR
• Yêu cầu chất lượng bề mặt
• Yêu cầu độ phẳng
• Thiết kế phù hợp với hệ thống quét laser

Việc lựa chọn đúng thông số ngay từ đầu giúp thấu kính tương thích tốt hơn với nguồn laser, hệ thống galvanometer và phần mềm điều khiển.
