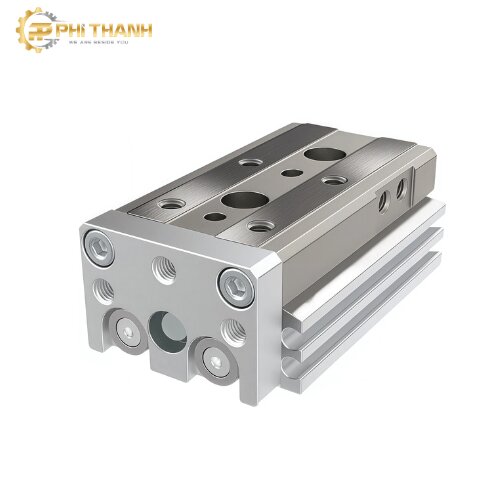

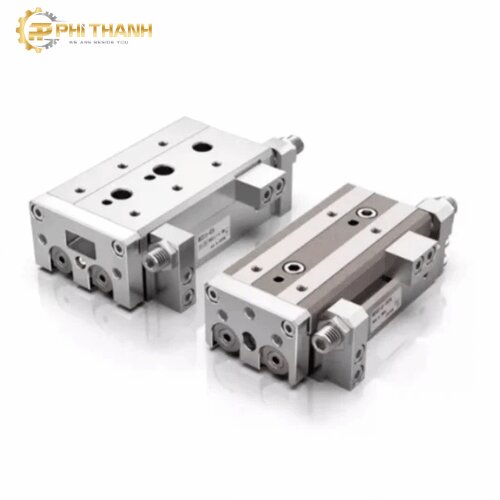

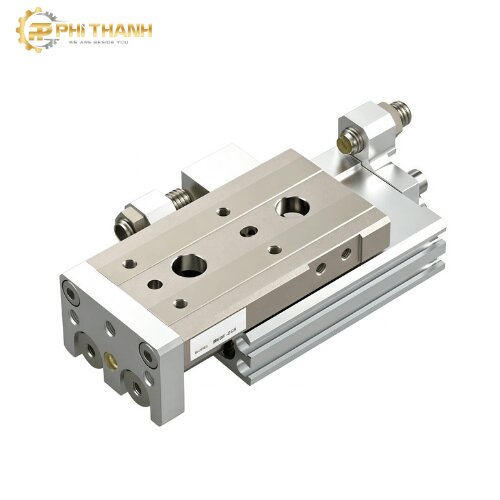

Xi Lanh Bàn Trượt Khí Nén Dòng MXQ- Xi Lanh Dẫn Hướng Tuyến Tính Tác Động Kép Cho Máy Móc Công Nghiệp
Xi Lanh Bàn Trượt Khí Nén Dòng MXQ Là Gì?
Xi lanh bàn trượt khí nén dòng MXQ là dòng xi lanh dẫn hướng tuyến tính tác động kép (Double Acting Linear Guide Cylinder) được thiết kế với hệ thống ray trượt và bi dẫn hướng chính xác, giúp chuyển động thẳng ổn định, độ cứng cao và khả năng chịu tải vượt trội.
Dòng MXQ được ứng dụng rộng rãi trong các hệ thống tự động hóa, dây chuyền sản xuất, máy lắp ráp, máy đóng gói, máy điện tử và robot công nghiệp nhờ khả năng định vị chính xác, vận hành êm ái và tuổi thọ cao.
Cấu Tạo Xi Lanh Bàn Trượt Khí Nén Dòng MXQ
Xi lanh bàn trượt MXQ được cấu tạo từ các bộ phận chính:
- Thân xi lanh hợp kim nhôm anodized chống ăn mòn.
- Piston khí nén tác động kép.
- Bàn trượt dẫn hướng tuyến tính.
- Ray trượt bi tuần hoàn có độ chính xác cao.
- Thanh dẫn hướng chịu tải lớn.
- Cổng cấp khí hai đầu.
- Hệ thống giảm chấn cuối hành trình.
- Lỗ ren lắp đặt cảm biến từ.
Thiết kế nhỏ gọn nhưng vẫn đảm bảo độ cứng vững và độ chính xác cao trong quá trình vận hành.
Nguyên Lý Hoạt Động
Xi lanh MXQ hoạt động theo nguyên lý tác động kép (Double Acting).
- Khí nén được cấp vào một đầu xi lanh để đẩy piston tiến.
- Khi cấp khí vào đầu còn lại, piston sẽ lùi về.
- Toàn bộ bàn trượt di chuyển trên ray dẫn hướng tuyến tính giúp giảm rung lắc và hạn chế sai số.
Nhờ hệ thống dẫn hướng tích hợp, bàn trượt luôn giữ được độ song song và ổn định ngay cả khi chịu tải lệch tâm.
Đặc Điểm Nổi Bật Của Xi Lanh MXQ
Độ chính xác cao
Ray dẫn hướng tuyến tính sử dụng bi tuần hoàn giúp giảm ma sát và tăng độ chính xác trong chuyển động.
Chịu tải lớn
Có thể chịu:
- Tải trọng ngang
- Tải trọng dọc
- Mô men xoắn
- Mô men lệch tâm
phù hợp với các cơ cấu gắp và định vị.
Thiết kế nhỏ gọn
Kích thước tối ưu giúp tiết kiệm không gian lắp đặt trong máy móc tự động.
Chuyển động ổn định
Không rung lắc khi hoạt động ở tốc độ cao.
Tuổi thọ cao
Ray dẫn hướng có khả năng chống mài mòn tốt, vận hành bền bỉ trong môi trường công nghiệp.
Dễ dàng lắp cảm biến
Hỗ trợ cảm biến từ giúp kiểm soát vị trí chính xác.
Thông Số Kỹ Thuật Tham Khảo
| Thông số | Giá trị |
|---|---|
| Loại | Xi lanh bàn trượt dẫn hướng tuyến tính |
| Kiểu hoạt động | Tác động kép |
| Đường kính piston | 6, 8, 12, 16, 20, 25 mm |
| Hành trình | 10–200 mm (tùy model) |
| Áp suất làm việc | 0.1–1 MPa |
| Môi chất | Khí nén sạch |
| Nhiệt độ làm việc | -10°C đến 60°C |
| Tốc độ | 50–500 mm/s |
| Kiểu dẫn hướng | Linear Guide |
| Lắp cảm biến | Có |
Ưu Điểm Của Xi Lanh Bàn Trượt Dòng MXQ
- Định vị chính xác.
- Độ cứng cao.
- Chịu tải lớn.
- Chống rung hiệu quả.
- Tiết kiệm diện tích lắp đặt.
- Tốc độ đáp ứng nhanh.
- Giảm sai số trong dây chuyền tự động.
- Ít phải bảo trì.
- Tuổi thọ dài.
- Dễ tích hợp với robot công nghiệp.
Ứng Dụng Của Xi Lanh Bàn Trượt Khí Nén Dòng MXQ
Xi lanh MXQ được sử dụng trong nhiều lĩnh vực công nghiệp như:
- Máy lắp ráp tự động: Định vị và đưa linh kiện với độ chính xác cao.
- Máy đóng gói: Di chuyển sản phẩm, gắp bao bì và định vị trong dây chuyền.
- Robot công nghiệp: Làm cơ cấu trượt cho robot Pick & Place.
- Ngành điện tử: Lắp ráp bảng mạch, linh kiện bán dẫn và thiết bị điện tử.
- Máy CNC: Hỗ trợ cơ cấu cấp phôi và định vị chi tiết.
- Ngành thực phẩm: Ứng dụng trong dây chuyền đóng gói tự động.
- Ngành y tế: Thiết bị xét nghiệm và máy tự động hóa phòng sạch.
Vì Sao Nên Chọn Xi Lanh Bàn Trượt MXQ?
So với các dòng xi lanh thông thường, MXQ mang lại nhiều lợi ích:
- Độ chính xác cao hơn.
- Chịu tải tốt hơn.
- Chống lệch tâm hiệu quả.
- Không cần lắp thêm thanh dẫn hướng ngoài.
- Giảm chi phí thiết kế cơ khí.
- Tăng độ ổn định cho hệ thống.
- Nâng cao năng suất và độ tin cậy của dây chuyền sản xuất.
Lưu Ý Khi Lựa Chọn Xi Lanh MXQ
Để lựa chọn đúng model, cần xem xét các yếu tố:
- Đường kính piston phù hợp với tải trọng.
- Hành trình theo yêu cầu.
- Khối lượng tải.
- Tốc độ làm việc.
- Không gian lắp đặt.
- Mô men tác động.
- Áp suất khí nén sử dụng.
- Điều kiện môi trường như bụi, độ ẩm hoặc nhiệt độ.
Việc tính toán đúng tải trọng và mô men sẽ giúp xi lanh hoạt động ổn định, kéo dài tuổi thọ và giảm chi phí bảo trì.
Hướng Dẫn Bảo Dưỡng
Để đảm bảo hiệu suất làm việc lâu dài:
- Sử dụng khí nén sạch và đã qua bộ lọc.
- Kiểm tra áp suất làm việc định kỳ.
- Vệ sinh ray trượt thường xuyên.
- Bôi trơn theo khuyến nghị của nhà sản xuất.
- Kiểm tra độ mòn của ray dẫn hướng.
- Thay phớt khi có dấu hiệu rò rỉ khí.
Bảo dưỡng đúng cách giúp tăng tuổi thọ thiết bị và hạn chế thời gian dừng máy.
—————————————-
